Smart-config的测试配置示例
职能工作流程：：
1.启动设备。。判断是否必要智能配置：：设备开启智能配置职能（默认开启，，，配置号令:smartconf initial-switch-deploymen);设备上没有启动配置文件；；
2.DHCP服务器通过150选项分配IP地址并携带TFTP服务器的IP地址；；
3.设备在TFTP服务器上查找startup-config和image，，，下载到本地，，，重新启动并利用。。
操作步骤：：

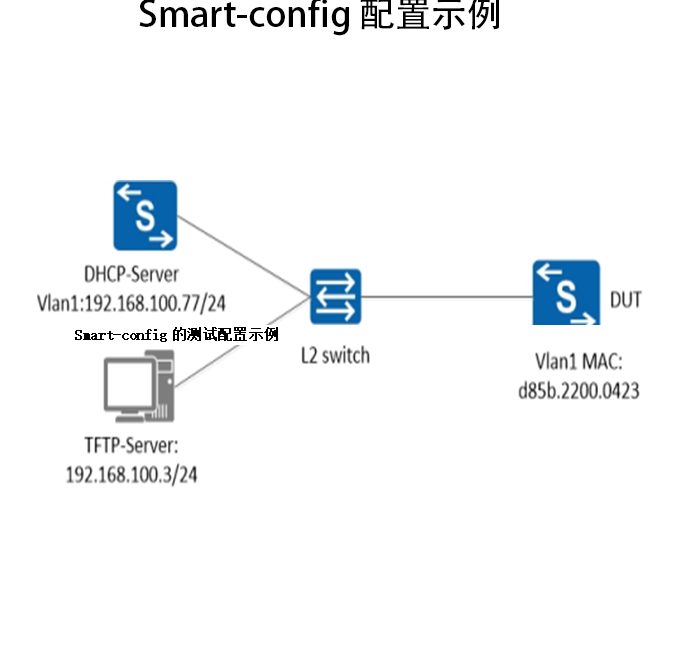

1.按拓扑实现物理衔接
构建如下单一的尝试环境。。图中没有物理衔接端口，，，任何属于该vlan的物理端口都能够。。要求:TFTP服务器、、、DHCP服务器和支持Smart config的测试互换机。。
2.配置DHCP-Server
这里我们使用支持DHCP-Server职能的互换机(或其他DHCP-Server服务器，，，蕴含Option150: TFTP-Server IP)。。这些配置请参考对应系列互换机的用户手册。。
配置如下：：
Switch# configure terminal
Switch(config)# service dhcp enable
Switch(config)# dhcp server
Switch(config)# dhcp pool pool100
Switch(config-dhcp)# network 192.168.100.0/24
Switch(config-dhcp)# gateway 192.168.100.77
Switch(config-dhcp)# tftp-server-address 192.168.100.3
Switch(config-dhcp)# exit
Switch(config)# dhcp excluded-address 192.168.100.3
Switch(config)# interface vlan1
Switch(config-if)# ip address 192.168.100.77/24
Switch(config-if)# dhcp server enable
Switch(config-if)# exit
Switch(config)#
3.筹备TFTP-Server
构建TFTP服务器
使用利用软件打开PC（192.168.100.3）上的TFTP服务，，，在PC TFTP服务目录下创建“smartconfig”文件夹，，，目录结构如下(配置文件在conf目录下，，，镜像文件在images目录下）:
Smartconfig/
|–conf/
|–images/
|–smartdeploy.xml
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
从“smartdeploy.xml”文件中下载的节制映像文件和配置文件。。xml文件中的标签有三种类型:MAC、、、product-id和SN。。在“MAC”、、、“SN”和“product-id”对应的目录下查找镜像文件和配置文件。。具体内容如下：：
<SmartDeploy>
<ftype>init</ftype>
<hostprefix>Smart-Switch</hostprefix>
<defItem>
<option>enable</option>
<image>S5624.v7.4.50.0926.bin</image>
<config>startupdef.conf</config>
</defItem>
<groups>
<Item>
<type>MAC</type>
<value>d85b.2200.0423</value>
<image>S5624.v7.4.50.1014.bin</image>
<config>5624-startconf.conf</config>
</Item>
<Item>
<type>productid</type>
<value>09SWITCH-E48-10</value>
<image>productid.bin</image>
<config>productid.cfg</config>
</Item>
<Item>
<type>SN</type>
<value>S5624P-4N1Z-ECD68A8F18AD</value>
<image>wqt.sX624.v7.4.50.1007.bin</image>
<config>startupb.conf</config>
</Item>
</groups>
</SmartDeploy>
把稳：：在本例中，，，互换机通过匹配MAC地址(d85b.2200.0423）找到自己的镜像文件(S5624.v7.4.50.1014.bin)和配置文件(5624-startconf.conf)。。
也由产品ID或SN匹配。。
若是上述匹配失败，，，将下载<defItem>中指定的文件。。
a .智能配置职能有“禁用”和“启用”两种，，，默以为“启用”，，，无需任何操作；；
b .测试前删除配置文件:delete flash:/startup-config.conf delete flash:/boot/startup-config.conf
c .确保被测设备衔接正确，，，而后将互换机下电，，，再上电（仿照互换机第一次使用）。。互换机启动实现后，，，会自动下载匹配的文件，，，而后自动复位。。
把稳：：一次启动后，，，互换机存在startup-config.conf文件，，，智能配置职能失败。。
