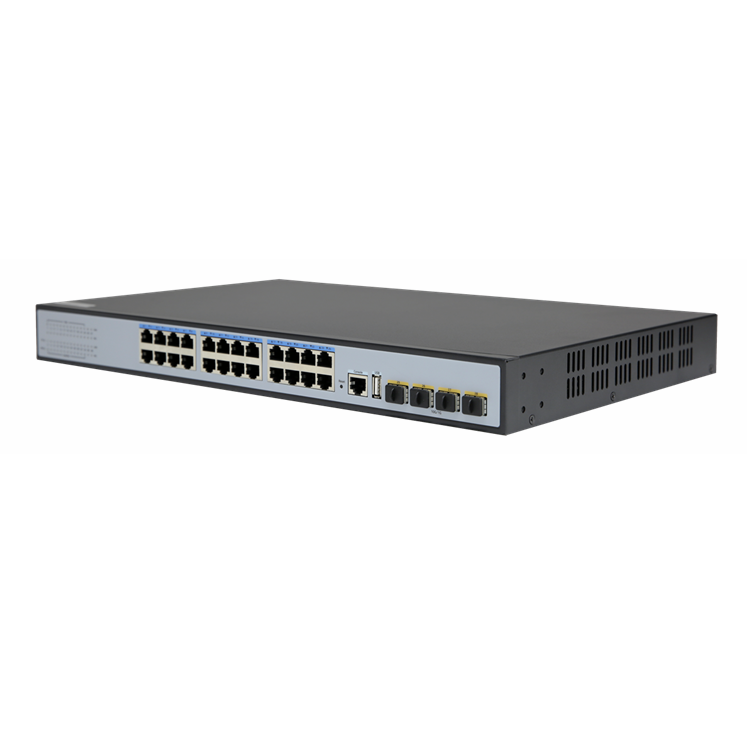

S2624P-4X万兆上联 24 口千兆三层治理型以太网POE互换机

  • 24个POE供电口，4个万兆SFP+上联
  • POE供电预算390W
  • CLI、web、SNMP多种治理方式
  • 线速的互换容量、低抖动、低延时
  • 丰硕的三层个性

个性节选:

  1. POE
  2. QinQ
  3. LAG
  4. MSTP
  5. OSPF
  6. Layer 3 Basic-function
Get a quote

描述

产品概述

28 口万兆上联 24 口千兆三层治理型以太网POE互换机，提供 24 个 10/100/1000 自适应POE电口、4 个 10 Gb SFP +端口、1 个console 口、1 个 USB 串口。。。选取高质量高速度的网络IC以及最具不变性的PoE芯片，PoE口满足IEEE802.3af/at尺度，本系列PoE互换机能为10/100/1000M以太网提供无缝衔接，且PoE供电端口能够自动检测，切合尺度的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。。。

美满的安全节制战术及 CPU ；ふ绞(CPU protect policy)提高容错能力， 保障网络的不变运行和链路的负载平衡；设备支持自动DoS 攻击防备和 SNMP，IEEE 802.1，天生树和急剧天生树和谈、链路聚合等职能。。。高级安全职能和高级服务质量（QoS），可用作主题，散布或接入层互换机，拥有高端口密度，易治理性，是各类贸易网络利用的梦想选择。。。

重要特点

切合 IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ae 标 准 ;

L3 治理，支持 DHCP Server, QoS, ACL 节制, 支持 SNMP V1/V2/V3, 支持 IGMP Snooping v1/v2；

支持天生树和谈 STP/RSTP/MSTP （ERPS), 支持环路检测和自愈, 支持远程环回监督和节制（802.3ah OAM）;

支持多种 VLAN 划分, mac VLAN, 和谈 VLAN, Private VLAN；

支持 IP 地址+MAC 地址+VLAN+端口绑定, 支持DHCP Snooping, 支持IP source 和 DAI 防护;

支持 IPV4/IPV6,RIP，OSPF

兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）供电尺度

支持PoE治理，PoE watch dog



利用环境

城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商

宽带专网: 合用于金融、当局、石油、电力、公安、教育等行业专网

多媒体传输: 图像、话音、数据综合传输、合用于远程 讲授、会议电视、可视电话等利用

实时监控: 实季节制信号、图像及数据同时传输

规格

产品规格

输入/输出接口

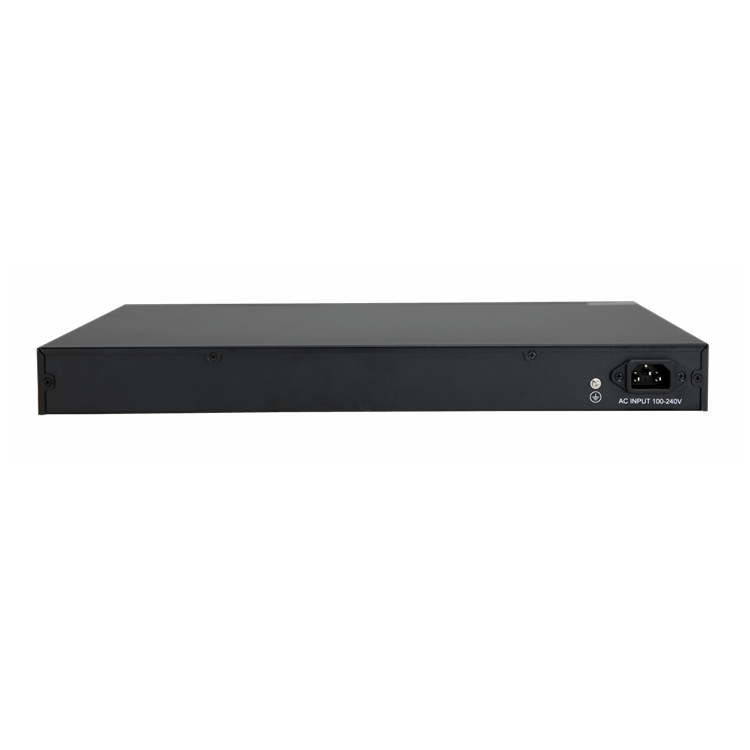

电源 AC100-240V/50-60Hz
以太网 24 个 10/100/1000Mbps POE 端口

4 个万兆 SFP+?端口

1 个 RJ45 Console 端 口1 个 USB 端 口
机能
互换容量 128Gbps
包转发率 95.23Mpps
内 存 DDR 128MB
闪 存 Flash 16MB
包缓存 12Mbit
MAC 地址表 16K
巨型帧 12Kbytes
VLANs 4096
MTBF 100000 小时
尺度
网络和谈 IEEE 802.3 ：：：以太网介质接见节制（MAC）和谈IEEE 802.3i ：：：10BASE-T 以太网

IEEE 802.3u ：：：100BASE-TX 急剧以太网IEEE 802.3ab ：：：1000BASE-T 千兆以太网

IEEE 802.3z ：：：1000BASE-X 千兆以太网 （光纤） IEEE 802.3ae ：：：万兆以太网（光纤）

IEEE 802.3az ：：：高效节能以太网

IEEE 802.3ad ：：：执行链路聚合的尺度步骤IEEE 802.3x ：：：流量节制

IEEE 802.1ab ：：： LLDP/LLDP-MED（链路层发现和谈）

IEEE 802.1p ：：：有关流量优先级的 LAN 第二层 Qos/Cos 和谈（组播过滤职能） IEEE 802.1q ：：：VLAN 网桥操作

IEEE 802.1x ：：：Client/Server 的接见节制和认证和谈IEEE 802.1d ：：：STP 天生树

IEEE 802.1s ：：：MSTP 天生树IEEE 802.1w ：：：RSTP 天生树
PoE尺度 IEEE802.3af（15.4W） IEEE802.3at（30W）
行业尺度 EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)
网络介质 10Base-T : Cat3、4、5 类或以上 UTP/STP(≤100m)

100Base-TX : Cat5 类或以上UTP/STP(≤100m)

1000Base-TX : Cat5 类或以上 UTP/STP(≤100m) 多模光纤 ：：：50/125、62.5/125、100/140um

单模光纤 ：：：8/125、8.7/125、9/125、10/125um
认证
安全认证 CE、FCC、RoHS
环境尺度
工作环境 工作温度 ：：：-10~50°C

存放温度 ：：：-40~70°C

工作湿度? ：：：10%~90%，无冷凝

存放湿度 ：：：5%~90%，无冷凝
职能批示
PWR（电源灯） 常亮 ：：：设备通电
SYS（系统灯） 不亮 ：：：设备不通电
常亮 ：：：系统正常 ：：：闪亮 ：：：系统启动中
Link（链路灯） 常亮 ：：：链路连通闪亮 ：：：数据传输不亮 ：：：链路不通
PoE/ACT

（PoE批示灯）

 常亮 ：：：PoE供电

不亮 ：：：PoE不供电
ACT（数据灯） 常亮 ：：：链路连通闪亮 ：：：数据传输不亮 ：：：链路不通
物理规格
结构尺寸 产品尺寸 ：：：440*280*44mm

包装尺寸 ：：：503*385.5*91mm

产品净重 ：：：4.03KG

产品毛重 ：：：5.15KG
装箱信息 外箱尺寸 ：：：520*380*405mm 装箱数量 ：：：4台

装箱重量 ：：：21.4KG
电源电压 输入电压 : AC100-240V/50-60Hz

电源功率 ：：：52V 7.5A ?12V4A
整机功耗 产品功耗 ：：：33W

POE输出功率 ：：：390W
装箱清单 互换机 ：：：1 台、注明书 ：：：1 本、合格证 ：：：1 本、电源线 ：：：1 条、串口线 1 条、挂耳 1 对

?

?

软件职能

根基职能 支持硬件看门狗、复原出厂设置、系统和端口LED
支持全局信息、统计信息、日志信息
支持用户治理、告警治理、配置治理
支持端口速度、双工、流控、最大帧长配置
支持端口镜像、端口限速、端口节能
三层接口 支持三层接口
支持 IPv4、IPv6 地址配置
支持 ARP 配置
支持 ND 配置
三层路由 支持IPv4 静态路由
支持IPv6 静态路由
支持 RIP V1/V2
支持?OSPF
?

DHCP

 支持 DHCP 服务器
支持 DHCP 中继
支 持 DHCP Snooping
VLAN 支 持 4K 个 VLAN
支持 802.1Q VLAN，基于端口的 VLAN
支持Access、Trunk、Hybrid VLAN 模式
支持 GVRP（VLAN 注册和谈）
支 持 MAC VLAN 、 IP VLAN
支 持 Voice VLAN
MAC 地址表 支持 MAC 地址自动学习和老化
支持静态、动态、过滤地址表
安全个性 口令；
支持基于端标语、IP 地址、MAC 地址限度用户接见
支持 HTTPS、SSH V1/V2
支持 MAC-VLAN-IP-PORT 四元绑定
支持 ARP 检测、IP 源防护、DoS 防护
支持 DHCP Snooping、DHCP 攻击防护
支持 802.1X 认证
支持 AAA（认证、授权、计费），支持 RADIUS 和谈、TACASC+
支持端口安全、端口隔离
接见节制 支持 L2(Layer 2)～L4(Layer 4)包过滤职能
支持端口镜像、流限速、QoS 重象征
服务质量（QOS） 支持 8 个端口队列
支持端口优先级、802.1P 优先级、DSCP 优先级
支持 SP、WRR 优先级调度算法
天生树 支持 STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)和谈
支持多实例、支持聚合接口
支持BPDU ；
组播 支 持 IGMP v1/v2/v3 Snooping
支 持 MLD v1/v2 Snooping
支持二层组播的急剧脱离机制、查问器
支持二层 IPv4 静态组播
支持二层 IPv6 静态组播
支持 IGMP v1/v2/v3 三层组播
风暴克制 支持组播克制
支持广播克制
支持未知单播克制
环网； 支持环网；
链路汇聚 支持静态汇聚
支持LACP 动态汇聚
支持基于 IP、MAC、混合负载平衡模式
最大支持 8 个汇聚组（每个汇聚组 8 个端口）
IPv6 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet
支 持 IPv6 SSH
支 持 IPv6 HTTP 、 IPv6 HTTPS
治理守护 支持 WEB 网管（HTTP、HTTPS）
支持 CLI（Telnet、SSH V1/V2、本地串口）
支 持 SNMP V1/V2/V3
支 持 RMON V2
支持 LLDP 设备发现
支持 SNTP 功夫同步
支持 CPU 监控、内存监控
支持系统日志、分级忠告
支持 Ping、Traceroute 检测、线缆检测

?
